Instalace čerpacích stanic/čerpadel v podzemních želozobetonových šachtách je ekonomické řešení stavebních objektů. V porovnání s instalací polypropylenové šachty se železobetonová konstrukce nemusí obetonovávat, šachta je pojízdná. Pro manipulaci je nutno počítat s cca 6 tunami váhy bez vrchního víka.

Konstrukce šachty

Stanice je dodána v železobetové šachtě o standardním průměru cca 2 m; vnitřní světlost je cca 2 m (je možný větší i menší průměr). Vstupní poklop je standardně obdélníkový o průměru 600 x 800 mm (lze přizpůsobit požadavkům zákazníka). Víko šachty je dodáno odděleně, pro lepší manipulaci se šachtou. Víke je nutno na místě zatěsnit a osadit.

Dno šachty může být osazeno pochůznými plastovými rošty a odvodnění šachty je realizováno alternativně gravitačním vyústěním (prostupová odvodňovací trubka, světlost trubky standardně DN 110, lze přizpůsobit požadavkům) ze dna šachty nebo odvodňovacím čerpadlem. Víko šachty tvoří železobetonová deska s osazeným vstupním poklopem. Celé víko šachty (železobetonová deska) je odnímatelné, je dodáno odděleně a při instalaci se zatěsňuje montážní pěnou. Poté se osadí na železobetonou skruž tvořící tělo šachty. Připojovací prvky (drážka) víka šachty a skruže vzájemně korespondují. Vlastní vstup do šachty je obdélníkový, příp. kruhový, výška cca 200 mm, s izolovaným uzamykatelným poklopem, který obsahuje vrchní odvětrací komínek.

Z hlediska statické únosnosti je víko šachty pojízdné. V případě, že je šachta určena do komunikace, je nutné zrealizovat vstupní poklop v rovině s povrchem komunikace. Odvětrání bude v tom případě ústit mimo komunikaci.

Šachta se osazuje na vodorovný štěrkový podsyp, je nutno dbát na vyspádování odvodnění.

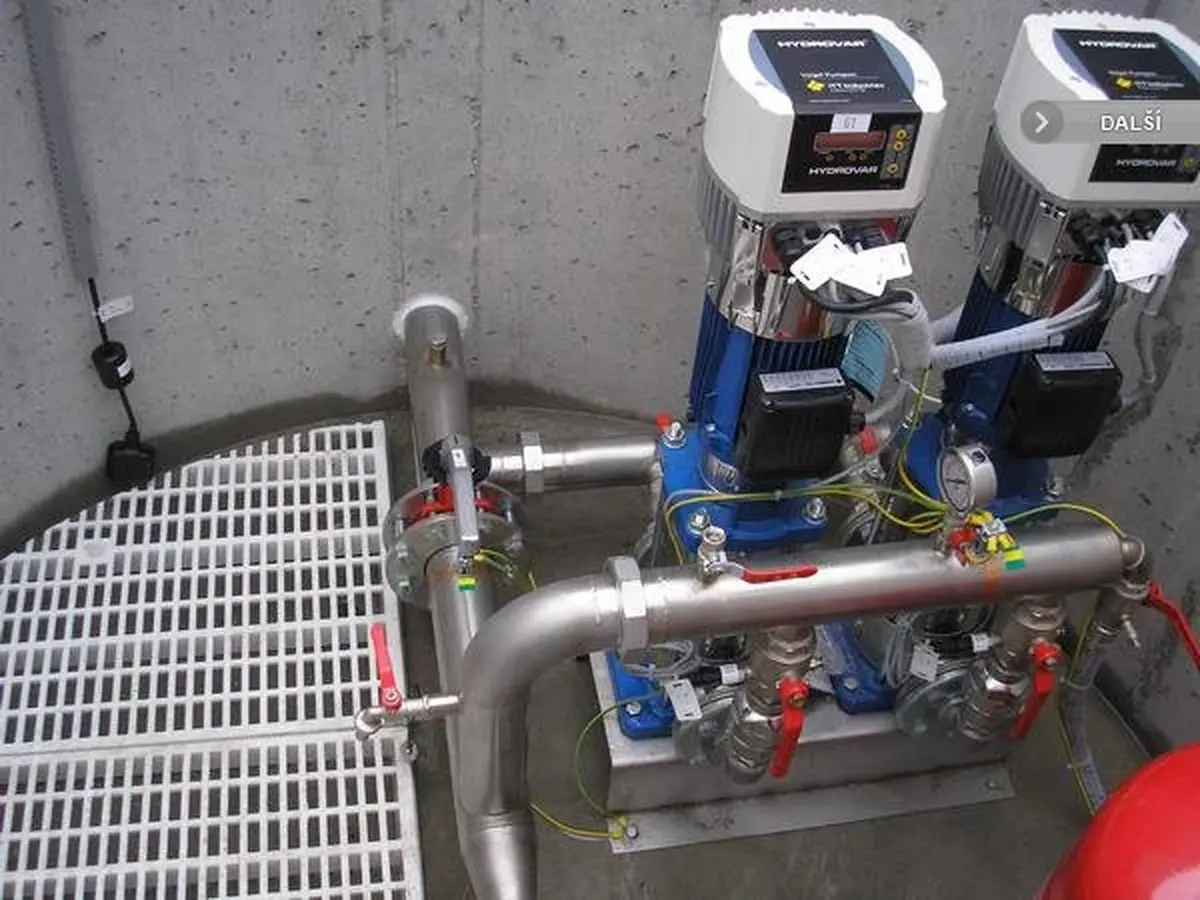

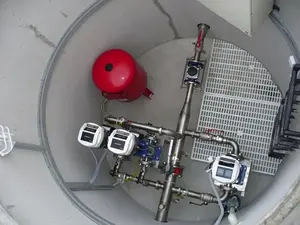

Do uvedené železobetonové šachty lze osadit čerpací stanice Xylem Hydrovar s jedním, dvěma nebo třemi čerpadly o výkonu cca 1 až cca  30 l/s (dle velikosti použitých čerpadel). Standardně jsou čerpací stanice v šachtách již instalovány. Na místo osazení je tedy šachta dodána s již instalovanou technologií.

Veškeré použité materiály v šachtě a čerpací stanici jsou odolné korozi (plast, nerez, mosaz, zinkovaná ocel).

Osazení šachty

Šachta se osazuje na vodorovný štěrkový podsyp a jemným vyspádovaním k prostupu odvodnění.

Víko šachty se osazuje následně spolu se zaizolováním styčné plochy montážní pěnou.

Připojení šachty/Havarijní odvodnění/Gravitační odvodnění

V tomto případě je v úrovni dna vyvedena plastová odvodňovací trubka přesahující obrys šachtu v dolní části. Vyúsťovací délku potrubí lze přizpůsobit požadavkům zákazníka. Toto potrubí je nutné napojit na kanalizaci, která je pod úrovní dna šachty a kde nehrozí riziko vzestupu hladiny v kanalizaci nad úroveň dna. Napojení na kanalizaci tedy lze kombinovat s vhodným druhem zpětného ventilu, případně s vhodným typem pachového filtru.

Odvodnění pomocí čerpadla

V odvodňovací jímce je instalováno ponorné čerpadlo s plovákem, které při případném zaplavení odčerpává vodu nad úroveň terénu. Prostup šachtou o průměru 60 mm (standardně - rozměr lze uzpůsobit požadavkům) je určen pro vyvedení výtlačného potrubí kalového čerpadla nad úroveň terénu. Elektricky se odvodňovací čerpadlo připojí do elektrorozvaděče umístěného v šachtě, ve kterém je situováno jištění čerpadla.

Po vyvedení výtlačného potrubí odvodňovacího čerpadla je nutno prostup utěsnit, ideálně prostupovým těsněním složeným z gumových segmentů.

Na požádání lze vyvedení výtlačného potrubí odvodňovacího čerpadla (jakož i utěsnění prostupu) zrealizovat při montáži čerpací stanice společností DISA. V takovém případě bude šachtou prostupovat potrubí o délce cca 20 cm, které je nutno vyvést nad terén.

Elektropřipojení

Standardně jsou v šachtě připraveny 2 ks prostupů (běžně o průměru 30 mm, dle požadavku je počet prostupů libovolný) pro elektrické propojení objektu. První z prostupů lze použít pro elektropřípojku (součástí je použití elektrochráničky), druhým prostupem lze propojit kontakty přenosových signálů z elektrorozvaděče čerpací stanice s elektrorozvaděčem telemetrie. Jištěný, případně přepěťovými ochranami chráněný kabel, se přivede prostupem na svorky elektrorozvaděče čerpací stanice. Je možné instalovat elektrorozvaděč telemetrie v šachtě. Po vyvedení elektrokabelu a chráničky je nutné tyto prostupy utěsnit. V případě, že společnost realizující napojení přenosových signálů bude propojovat elektrorozvaděč ATS s elektrorozvaděčem telemetrie (kdy se tento nebude nacházet v šachtě), je vhodné nainstalovat vhodnou elektrochráničku prostupem a prostup utěsnit (i bez připojovacích kabelů). Pak se chráničkou připojovací kabel protáhne.

Trubní připojení

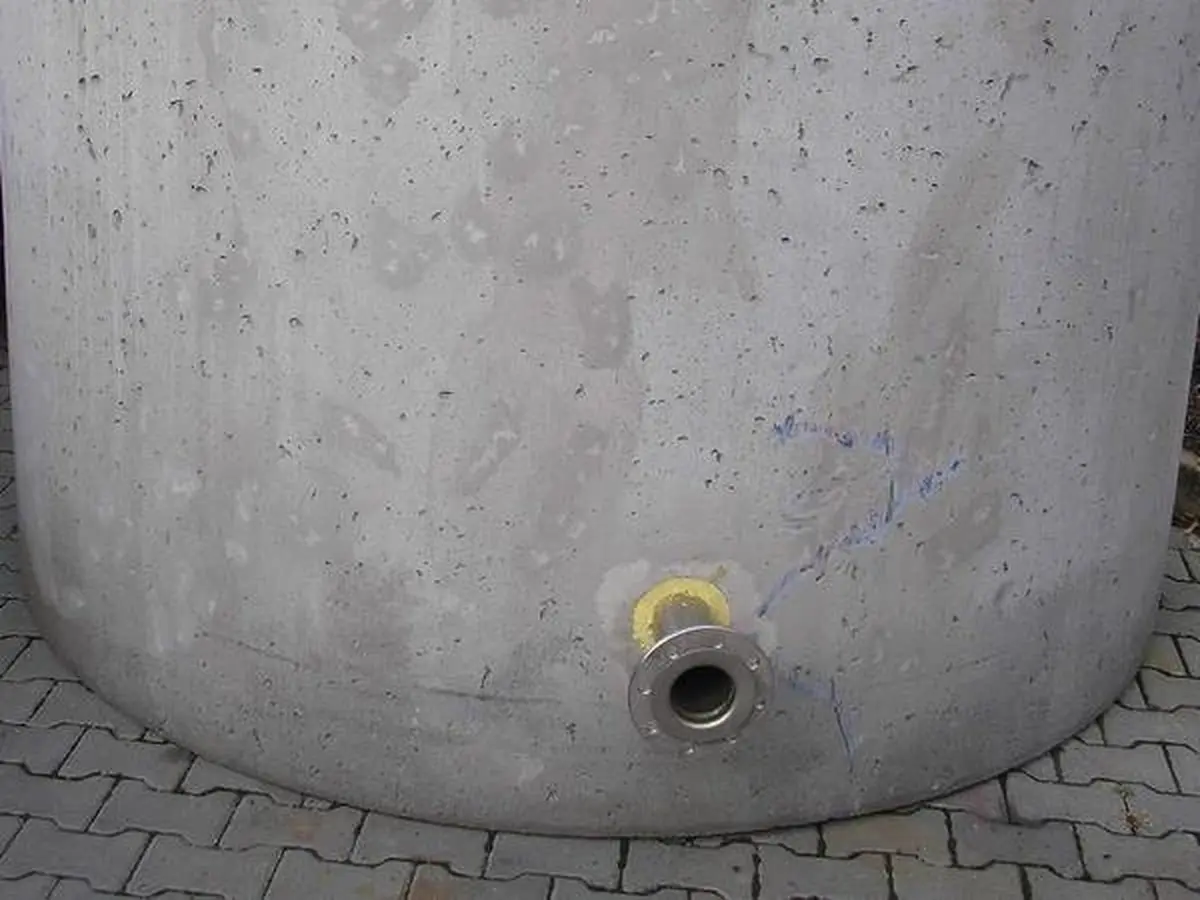

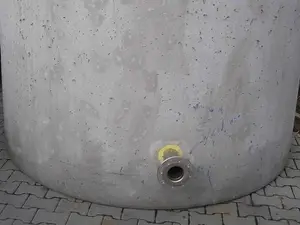

Čerpací stanice jsou v šachtě instalovány v obtoku, šachtou prostupuje zásobní potrubí. Při standardním napojení prostupuje šachtou z jedné a druhé strany potrubí ukončené točivou přírubou. Dle orientace se jedna příruba propojí se sacím / vstupním koncem řadu a druhá s výtlakem z ATS. Instalace čerpací stanice v obtoku umožňuje i provoz bez čerpací stanice, např. gravitační zásobování apod.

Prostupy zásobního potrubí šachtou jsou utěsněny prostupovými těsněními z gumových segmentů a montážní pěnou.

Výbava šachty

Standardní prvky vybavení

• poklop šachty je uzamykatelný, uvnitř poklopu je instalován odvětrací komínek
• žebřík pro vstup - KASI stupadla
• osvětlení se spínačem
• montážní zásuvka chráněná FI jističem s vybavovacím proudem 30 mA
• elektrorozvaděč s krytím IP 65 (jisticí a spínací prvky, kontakty s přenosovými signály, hlavní vypínač, hlídání suchoběhu, stykač pro odpojení technologie v případě zatopení apod.)
• plovák pro havarijní přerušení napájení v případě zatopení šachty
• 1 ks odvětracího komínku
• prostupy zásobovacím potrubím utěsněné segmentovým prostupovým těsněním
• zásobovací potrubí ukončené točivými přírubami
• uzavírací armatury na čerpací stanici a zásobním potrubí
• návarek se zátkou
• koncový spínač pro signalizaci otevřeného vstupu do šachty

Nadstandardní prvky vystrojení

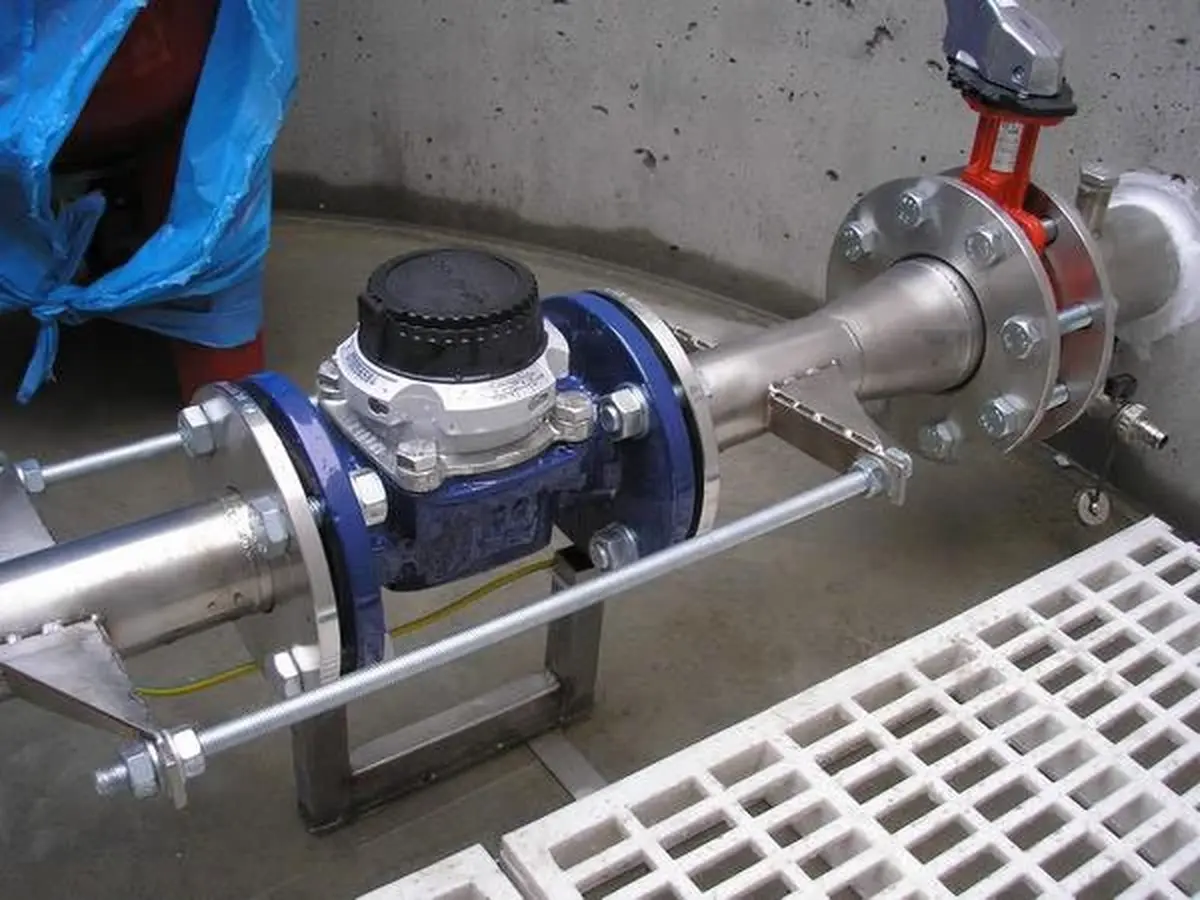

• vodoměr v zásobovacím potrubí
• druhý - vnější odvětrací komínek
• uzavírací armatury k vodoměru
• elektroměr v elektrorozvaděči
• topné těleso s termostatem pro temperování elektrorozvaděče
• topné těleso s termostatem pro temperování prostoru šachty
• vlhkostní čidlo
• ventilátor instalovaný v odvětracím komínku s propojením na vlhkostní čidlo
• přepěťové ochrany I., II., III. stupně
• madlo pro vstup
• zpětná klapka instalovaná v zásobním potrubí
• zabezpečovací zařízení pro vstup
• přenosový modul s příslušenstvím (pro přenosy GSM) instalovaný v elektrorozvaděči apod.
