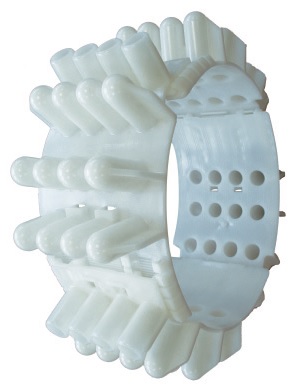

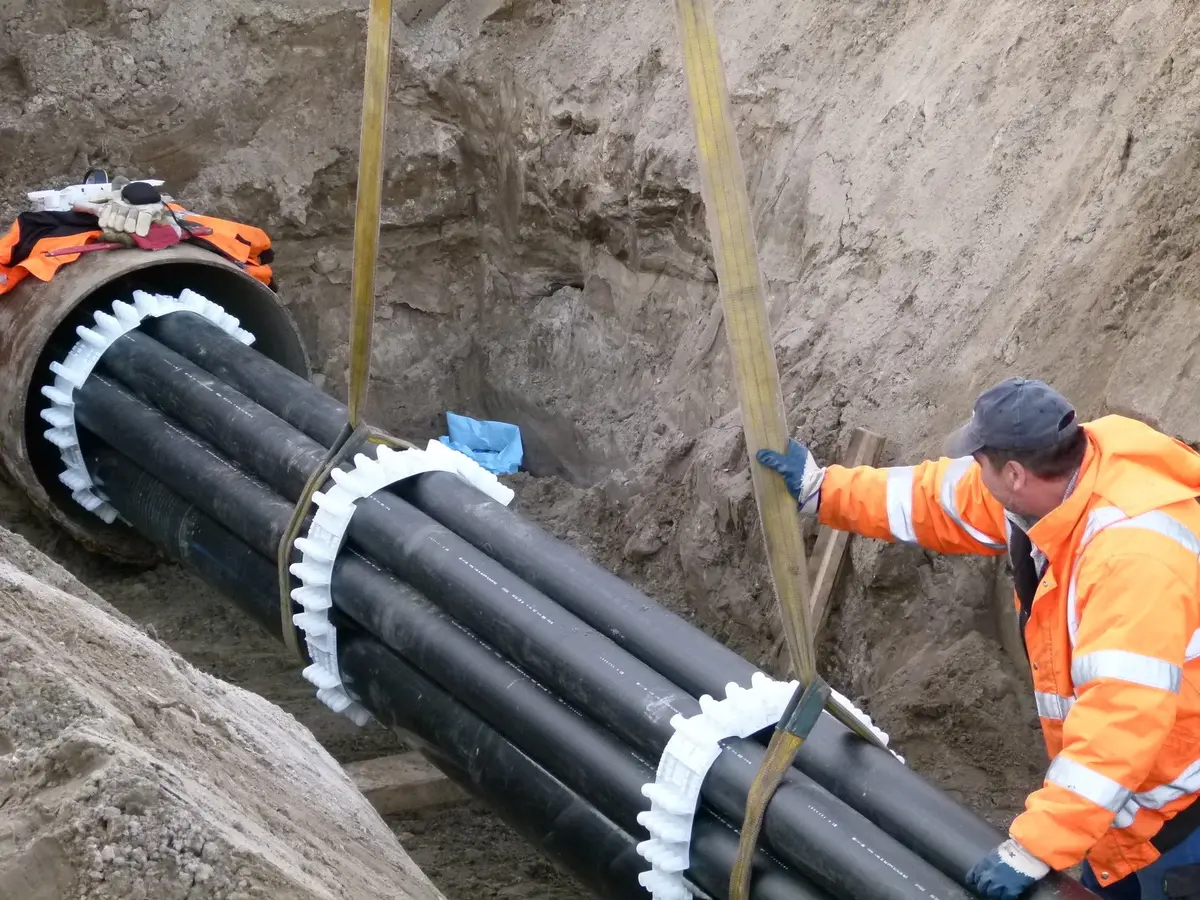

Kluzné objímky systém RACI slouží k posuvnému uložení potrubí v chráničkách. Při použití RACI objímek nezáleží na materiálu potrubí ani na materiálu, ze kterého je vyrobena chránička.

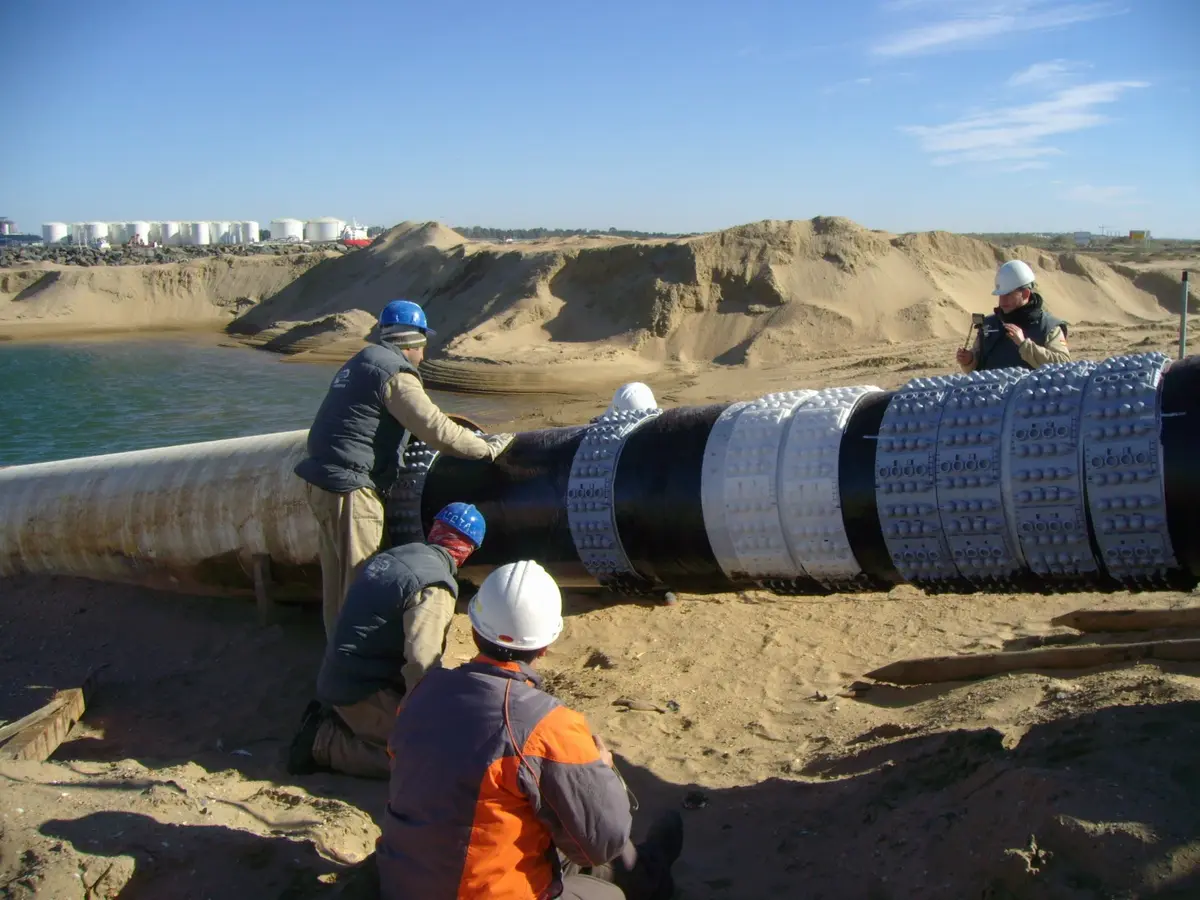

Montáž kluzných objímek RACI se obejde bez spojovacích elementů. Jednotlivé segmenty se do sebe pouze zasunou a několika tahy montážních kleští se pevně dotáhnou na potrubí. Dokonce typy I/C/D a A/B je možno dotáhnout pouze pomocí hasáku nebo obyčejných kleští.

Široká nabídka různých výšek objímek umožňuje vybrat nejvhodnější variantu řešení vzhledem k průměru trubky a průměru a délce chráničky. Čím je delší chránička, tím je lepší zvětšit vůli mezi objímkou a chráničkou, což umožní snadnější nasunutí potrubí do chráničky. Naopak při uložení tlakového potrubí je třeba volit vůli co nejmenší, aby nedocházelo ke kmitání potrubí v chráničce.

Při výběru typu objímky záleží na vnějším průměru trubky. Pro průměry do 90 mm jsou nejvhodnější opaskové objímky (typ I/C/D), pro průměry od 63 do 160 mm jsou nejvhodnější objímky typu A/B, pro průměry od 160 do 400 mm objímky typu F/G, pro průměry od 150 do 900 mm objímky typu M/N, pro průměry od 350 mm (výjimečně od 225 mm) je možno používat objímky typu E/H. Objímky typu L jsou určeny pro trubky od průměru 450 mm.

Složení kompletů z jednotlivých segmentů záleží na vnějším průměru potrubí a zjistí se z tabulek "Přiřazení RACI podle průměru", které naleznete v sekci Soubory ke stažení.

Vhodnou výšku objímky u typů, které mají různé výšky (A/B, F/G, M/N, L a E/H), vybereme podle rozdílu mezi vnitřním průměrem chráničky a vnějším průměrem trubky. Podle délky chráničky je nutno vzít v úvahu určitou vůli mezi objímkou a chráničkou. Čím delší chránička, tím větší vůle. Střední hodnotu vůle je možno brát jako 10% z průměru chráničky.

Počet objímek je dán délkou chráničky a roztečí mezi jednotlivými objímkami. Hodnota velikosti rozteče mezi objímkami je též uvedena v tabulce. Při určování počtu objímek je třeba uvažovat s doporučeným zdvojením objímek na koncích chráničky. Zjednodušeně: délka chráničky děleno roztečí plus tři, zaokrouhleno na celé číslo nahoru.

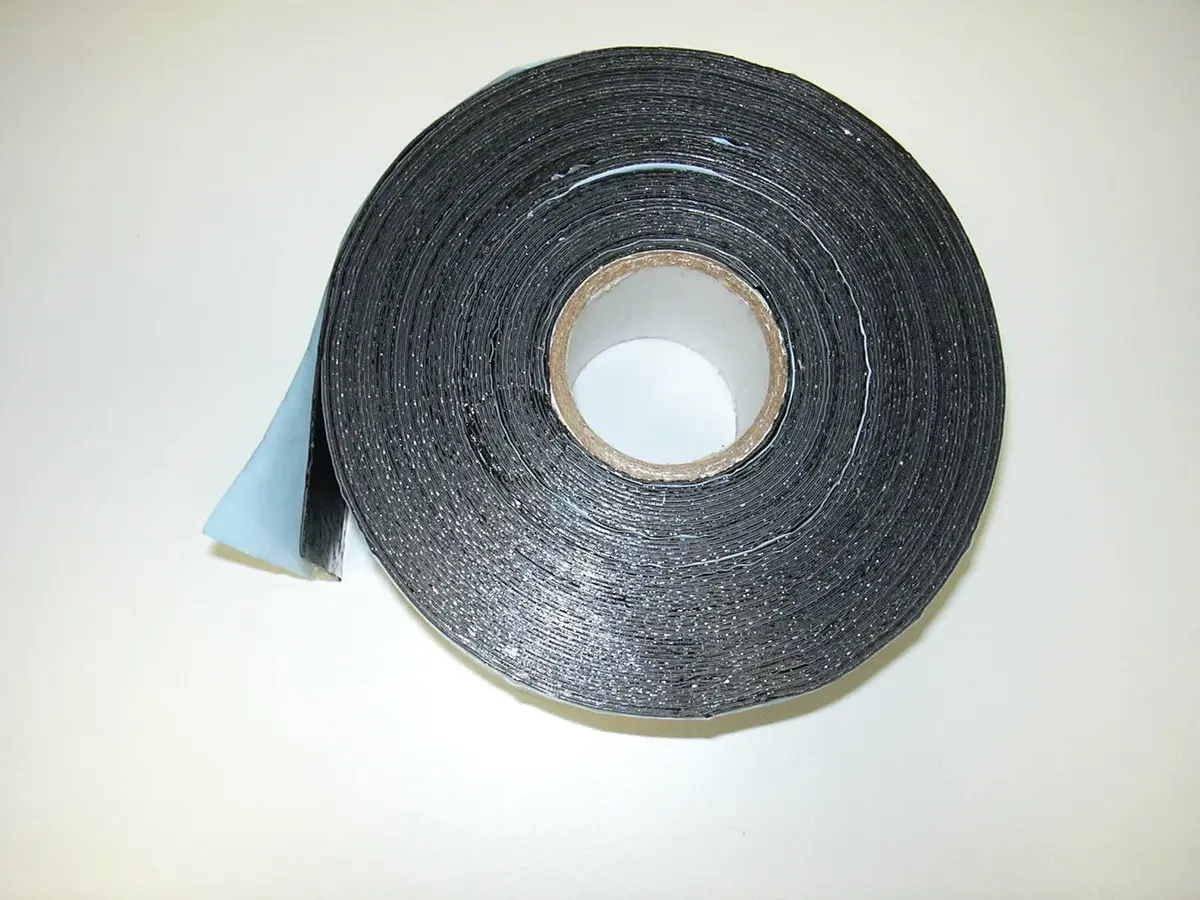

Zajišťovací páska

Používá se pro zajištění polohy objímek na potrubí. Páska se omotá jednou dokola za objímku ve směru nasouvání do chráničky. Při montáži kluzných objímek na potrubí s tvrdým a hladkým povrchem (sklolaminát, PVC, litina, nerez.ocel apod.) je nutné pásku použít. Na potrubí z PP a PE je použití pásky doporučeno. Na žebrované potrubí (např. UR2) nebo potrubí s drsným povrchem není nutné pásku používat.
