Manžeta Compenseal

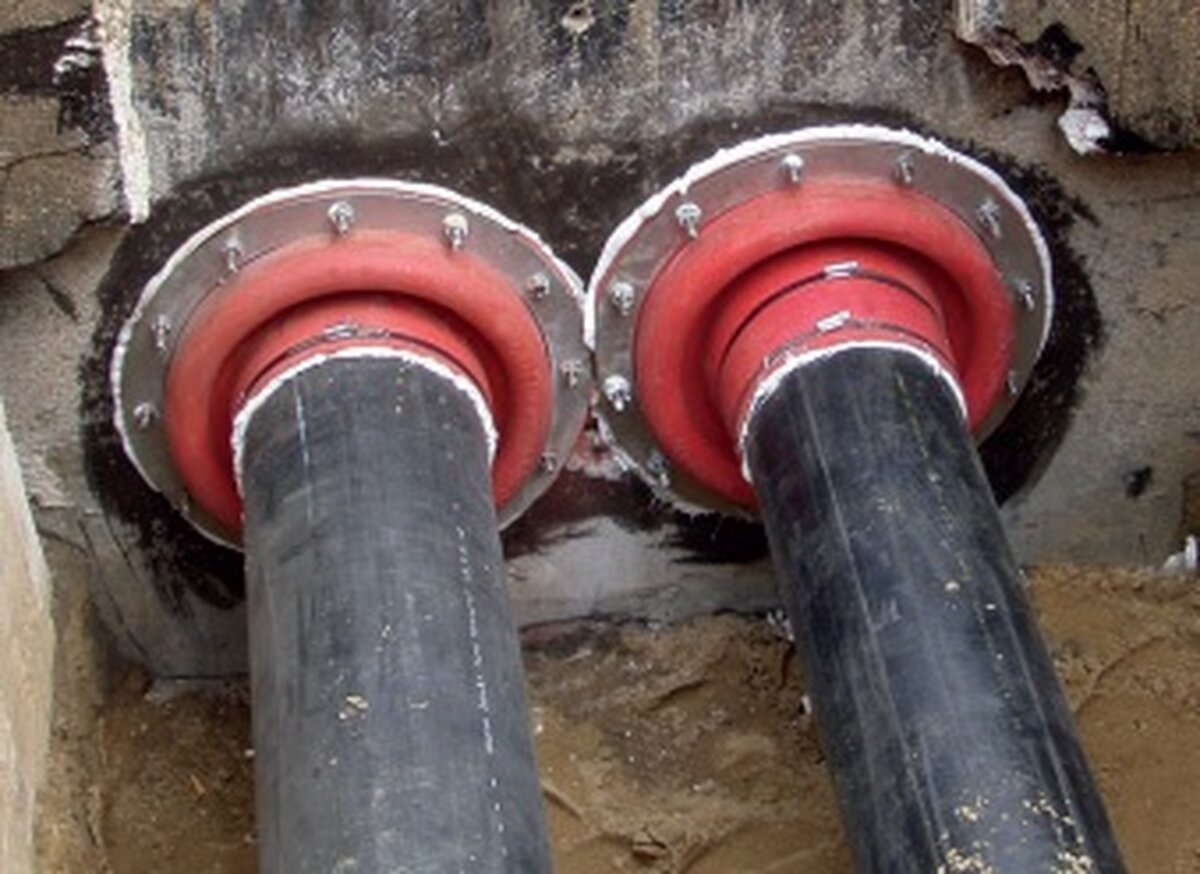

Technologie ve velké míře použita při stavbě  rozvodů horkovodu v jaderné elektrárně Temelín.

Informace o výrobku

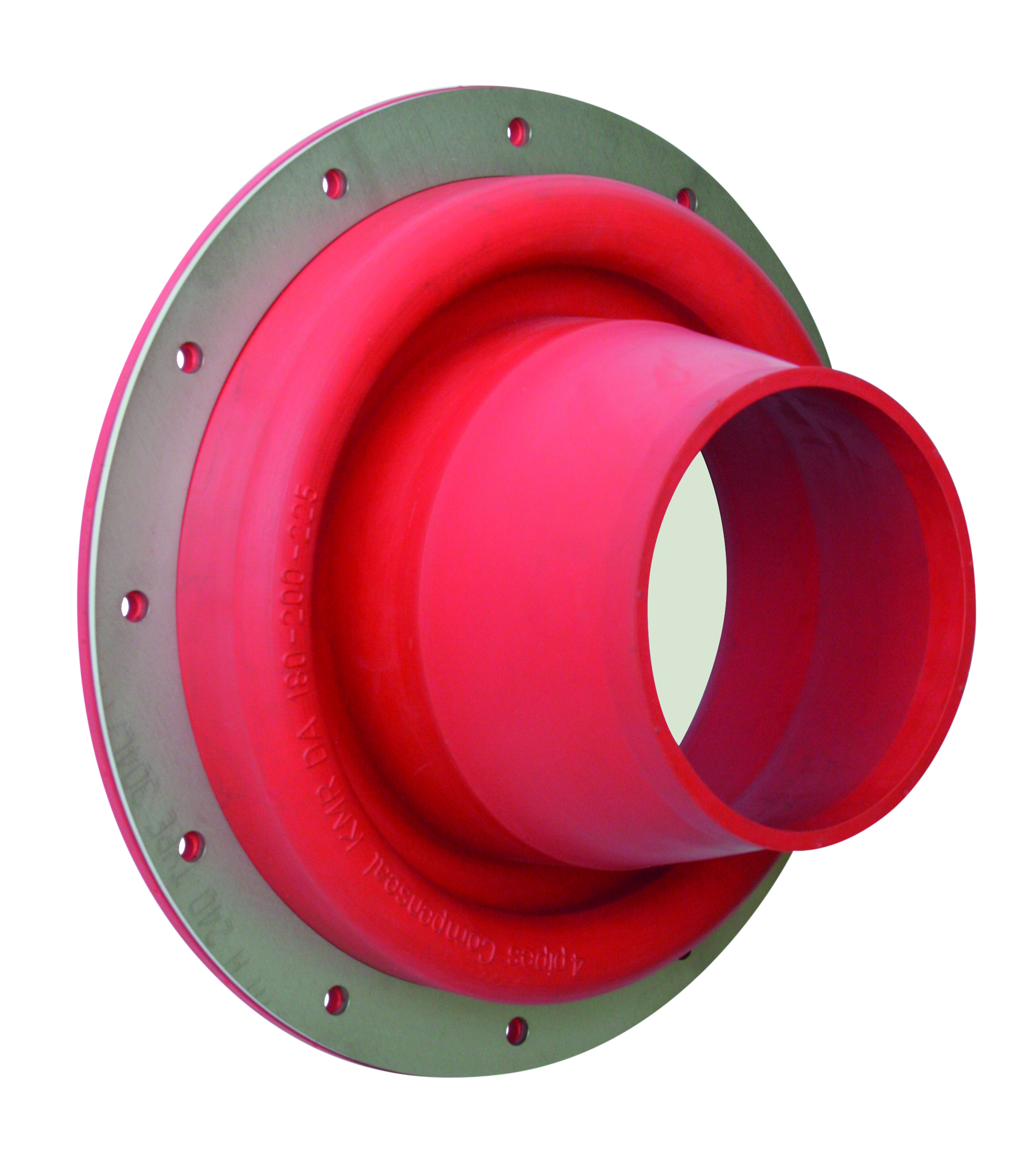

Speciální flexibilní utěsňovací manžeta z kvalitního elastomeru pro prostupy zdí u potrubí, která jsou vystavena pohybům. Skvěle se hodí k zachycení axiálních a radiálních změn polohy potrubí a těsní vůči tlakové vodě.

Použití

Manžetu lze báječně použít ke kompenzaci pohybů např. pro průchod potrubí s umělohmotným pláštěm skrze stěny a stropy na stavbách bez hydroizolace.

  • Těsnost do 1 barů při max. 70 mm prostoru v mezikruží.

Výhody

  • Zachycení axiálních a radiálních změn až do +/- 40 mm
  • Zachycení sedání, podle vnějšího průměru potrubí a velikosti vrtaného otvoru až do 40 mm
  • Ideální ke kompenzaci dilatace potrubí

Technické údaje

Velikosti a rozměry viz náš ceník nebo na dotaz.

Pro vnější průměr potrubí 75 mm až 800 mm a vrtané otvory 150 až 900 mm.

Vlastnosti:

materiál

Syntetický elastomer

příruba

Nerez ocel V2A

max. provozní teplota

55°C

tloušťka materiálu

5-8 mm

odolnost proti natržení

27 N/mm

pevnost v tahu

11 N/mm

tvrdost Shore A:

50±5

roztažnost

400%

Návod k montáži

  1. Vystřeďte a zafixujte potrubí s médiem ve vrtaném otvoru.
  2. Přiložte přírubu k vrtanému otvoru a označte si otvory na zeď/strop. Poté vrtejte na značkách a zasuňte hmoždinky.
  3. Pomocí ruční tlakové pistole naneste okolo každého otvoru pro šroub a také kolem celého vrtaného otvoru těsnicí hmotu.
  4. Nejdříve natáhněte stranu Compensealu přes potrubí s médiem až ke zdi/stropu. Poté připevněte manžetu Compenseal pomocí příruby a vystupující těsnící hmotu setřete.
  5. Otvor manžety upravte na potrubí tak, aby vytvořil natahovací záhyb. Pod otvor manžety nastříkejte dokola těsnicí hmotuupínací pásku pevně stáhněte.

Poznámky:

  • Dbejte na to, aby potrubí, zeď/strop a Compenseal byly během montáže suché, nemastné a bez prachu.
  • Při pokládkách v zemině se musí Compenseal před zakrytím pokrýt nějakým stavebně určeným polstrováním, aby udržením zátěže zeminy zůstala zaručena pohyblivost Compensealu.
  • Od velikosti potrubí 250 mm se musí použít pro napínací nerezovou pásku 19 mm napínací kleště.

Manžeta Compenseal

Dokumenty ke stažení

tabulka_rozmeru.xlsxStáhnout
cenik-compenseal_25.pdfStáhnout
