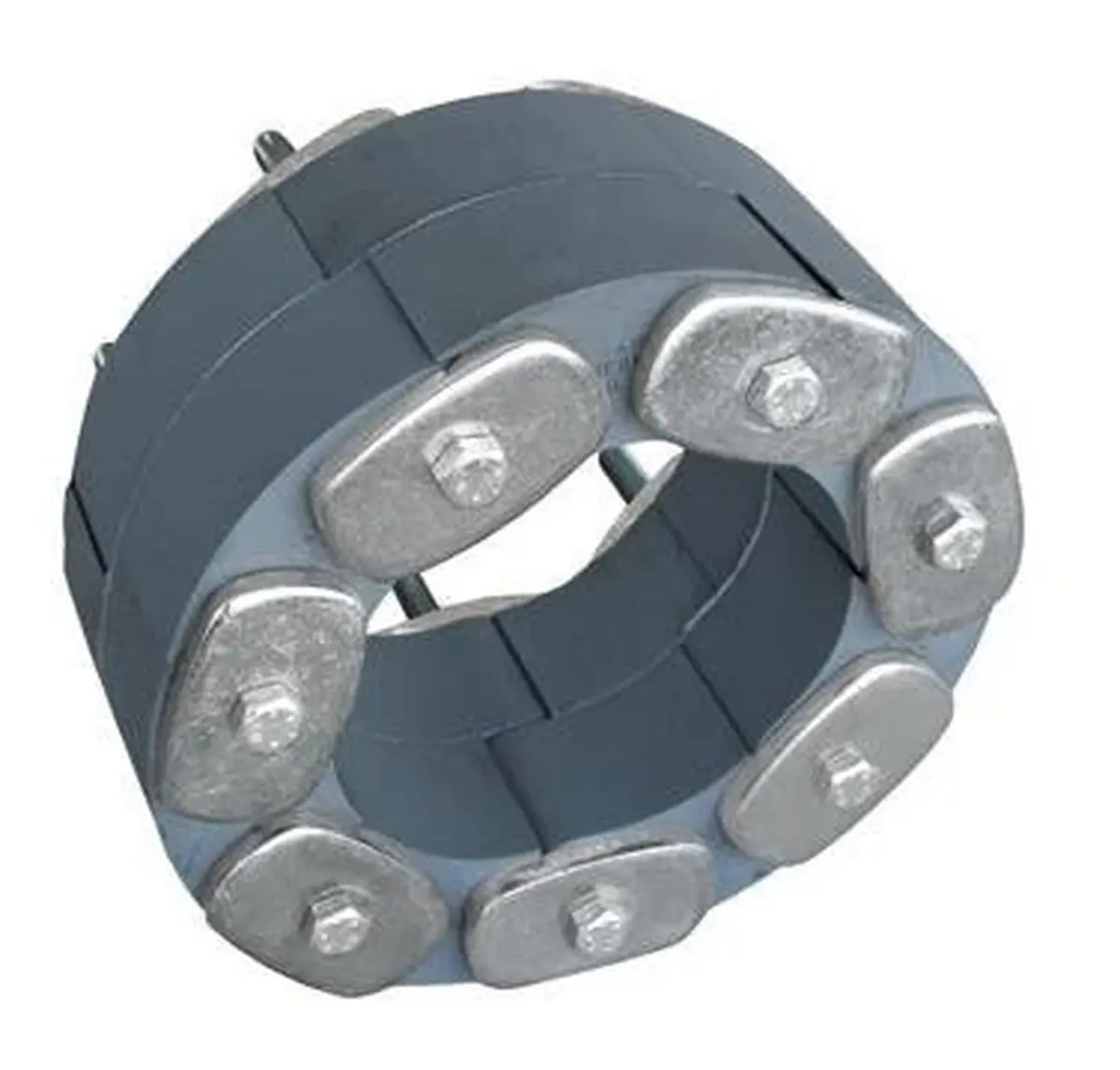

Prostupová těsnění

Výhody

  • Lehká a rychlá montáž díky připraveným dílům
  • Robustní díly zaručují dlouhou životnost
  • Hydrostatická těsnost a plynotěsnost 5 barů
  • Katodickou ochranu potrubí umožňuje elektrická pevnost materiálu do 500 V/mm
  • Pohlcování rázů, hluku a vibrací
  • Šrouby dle přání pozinkované nebo v nerezovém provedení

Barevné rozlišení

  • černé standardní provedení pro teploty –40 °C až +120 °C
  • šedé provedení TS pro nízké a vysoké teploty –55 °C až +205 °C

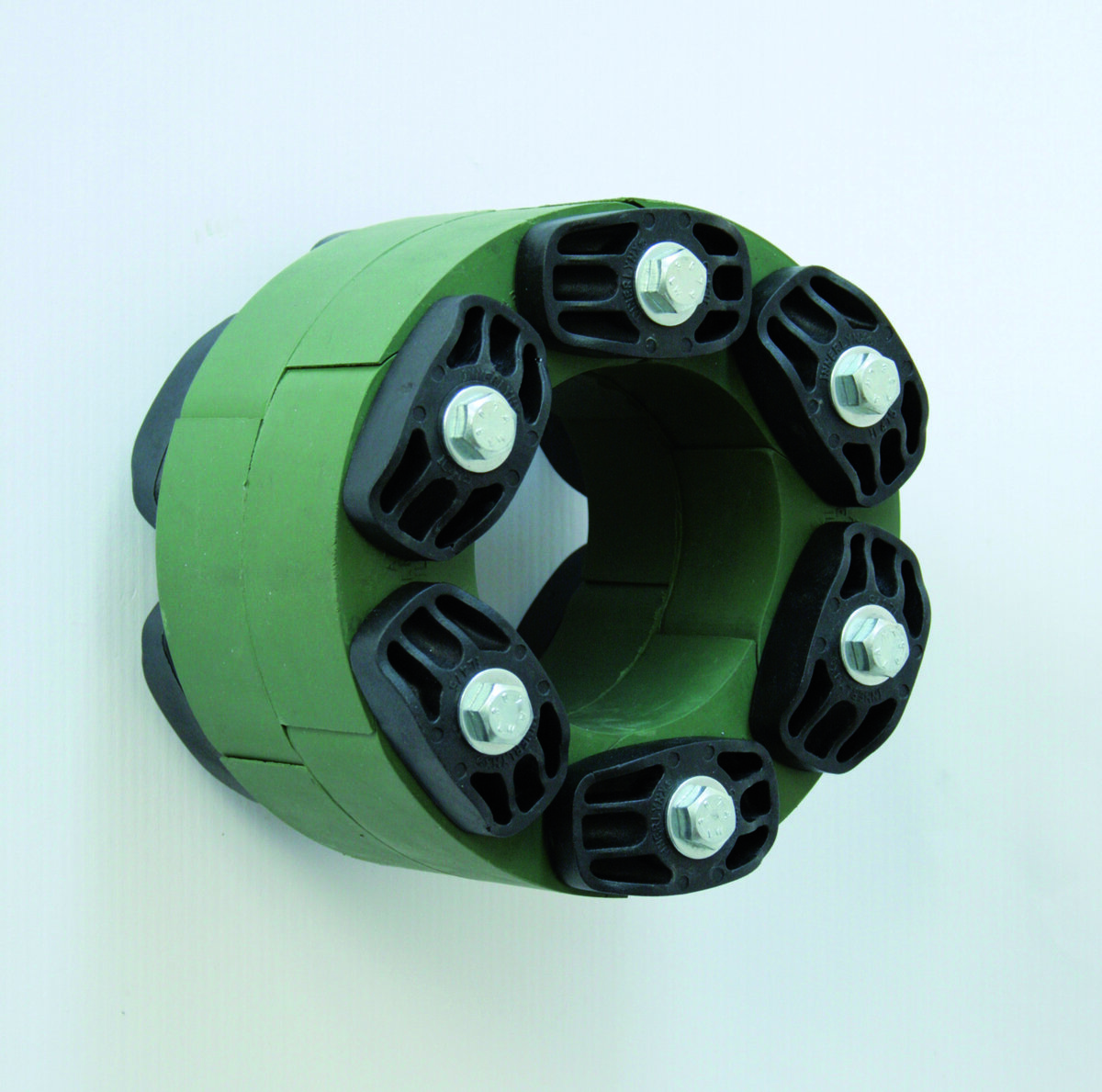

  • zelené odolné proti olejům a dalším ropným látkám

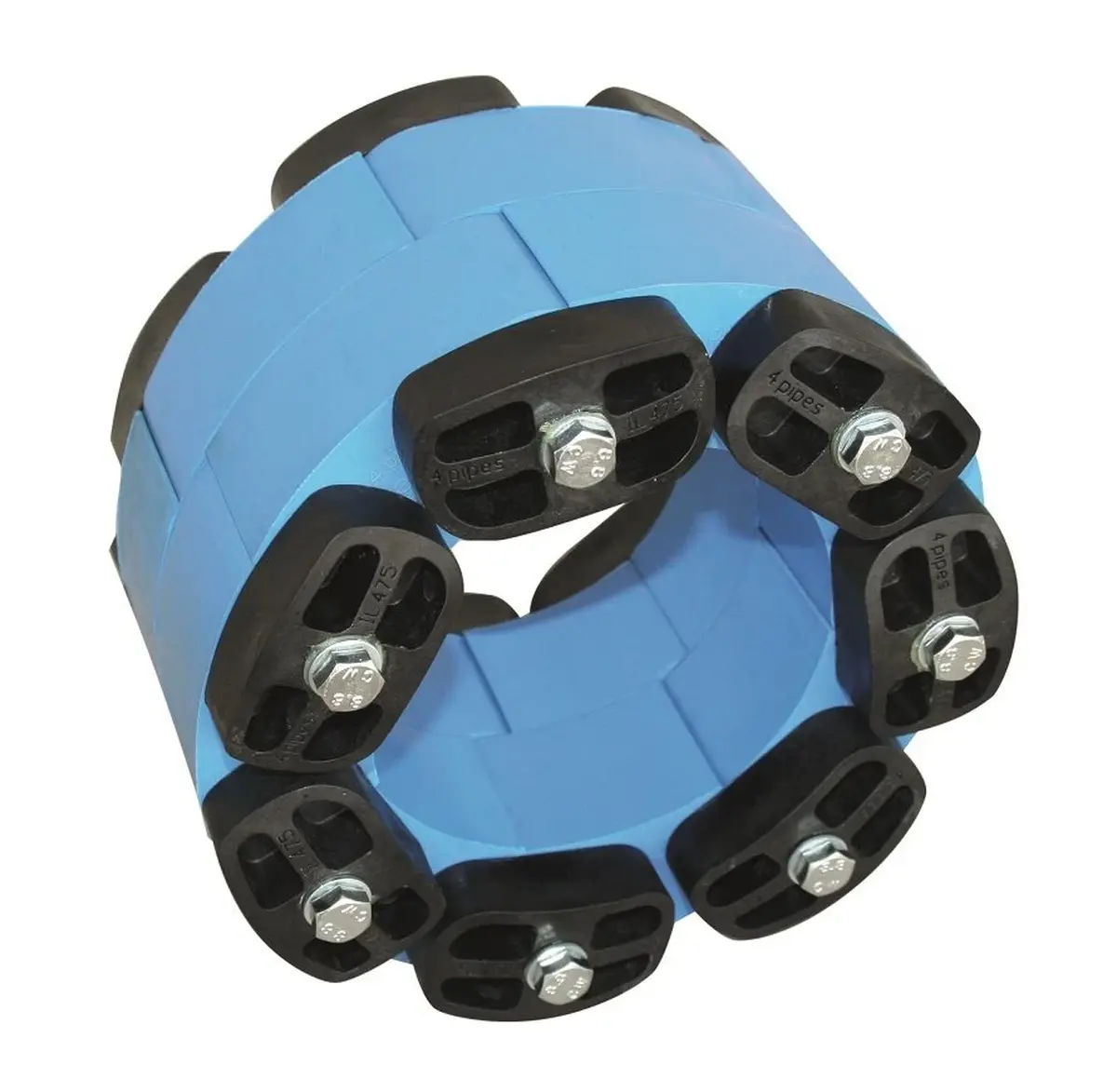

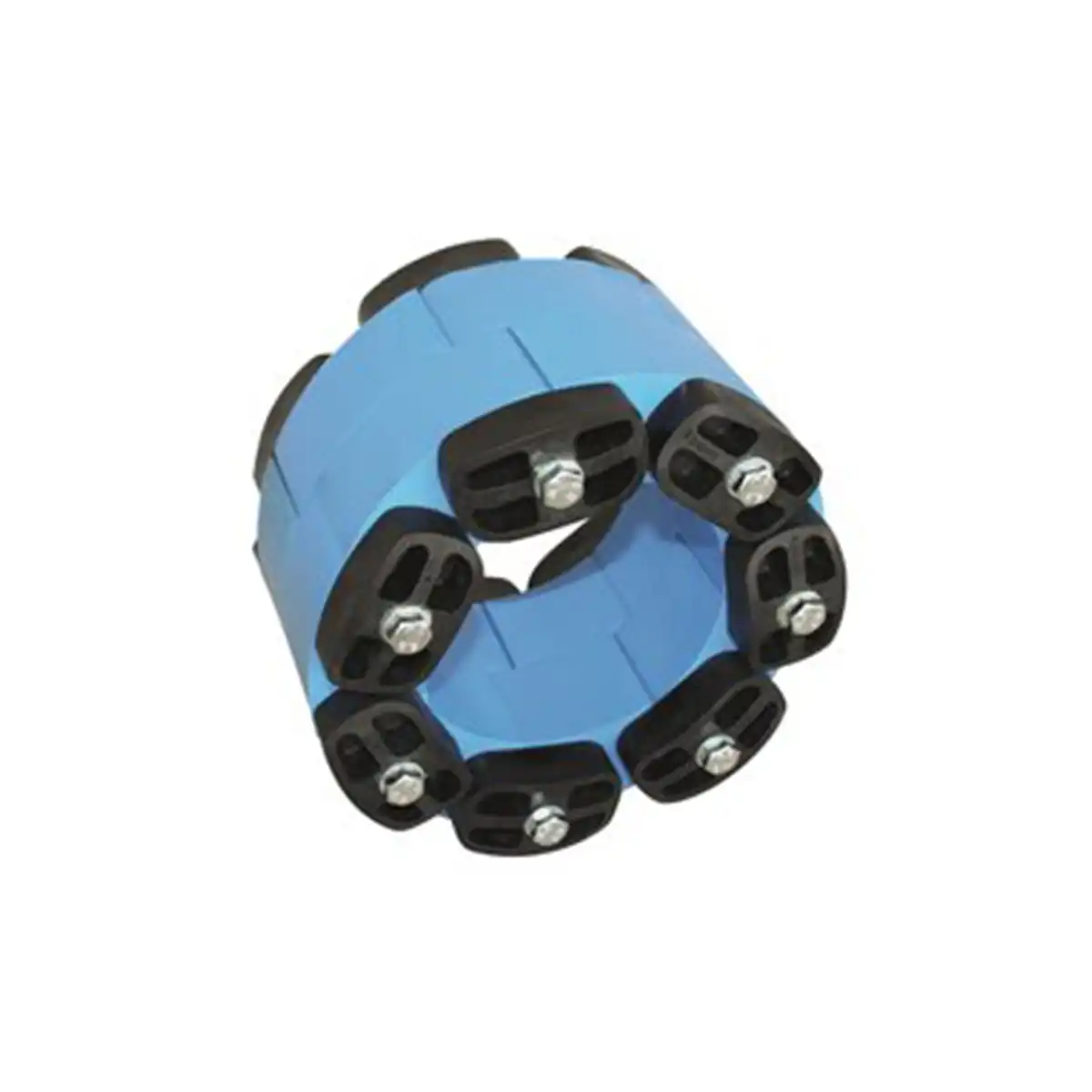

  • modré provedení (tvrdost Shore 35) speciálně pro plastové trubky

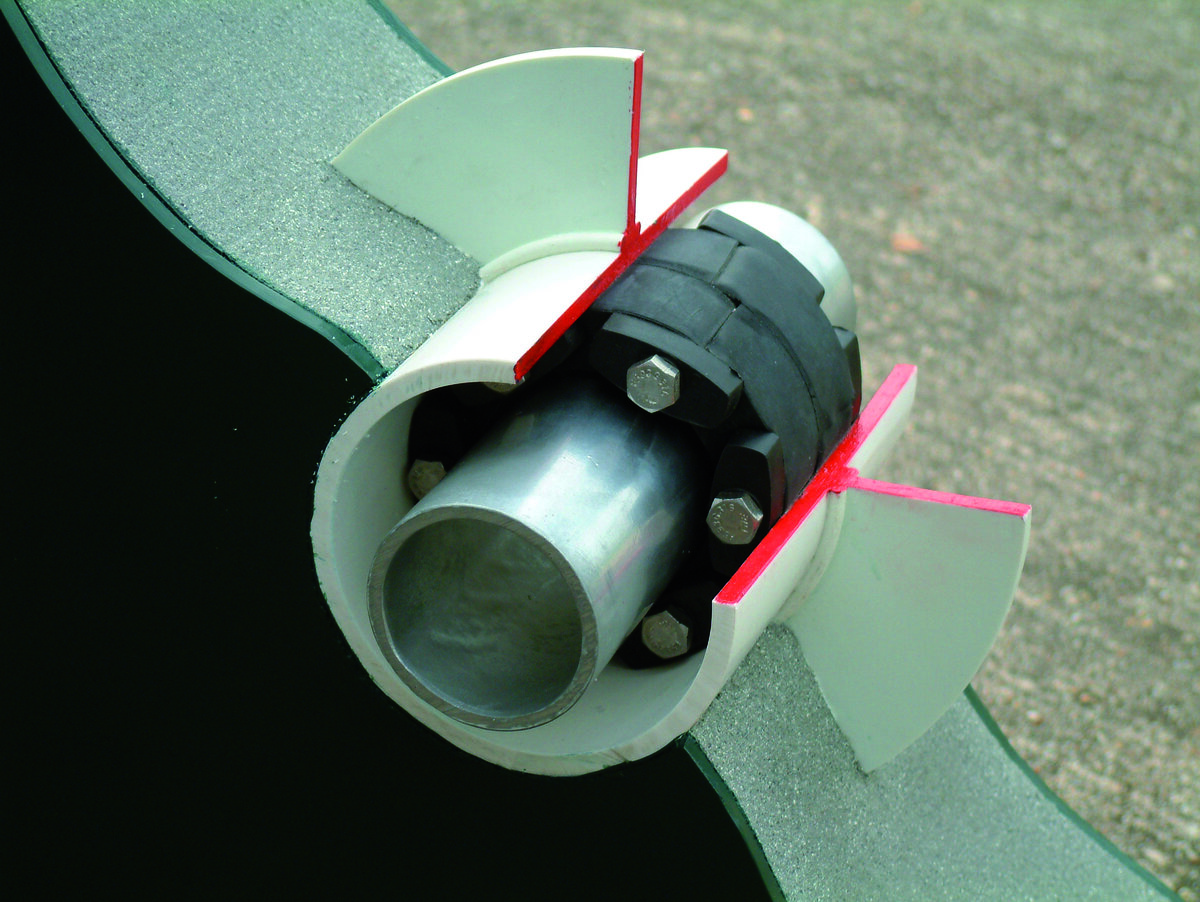

Postup při výpočtu potřebného typu a počtu segmentu prostupových těsnění:

1. Nejdříve se určí tloušťka těsněného prostoru

    Podle náčrtu: Tp = (D - d) : 2

    D je vnitřní průměr otvoru nebo prostupu

    d je vnější průměr trubky

2. Vybere se vyhovující typ segmentů podle tabulky technických parametrů (min. a max. tloušťka Tp)

3. Zjistit, zda vybraný typ je vhodný pro průměr trubky d

4. Podle typu z tabulky určíme tětivovou délku segmentu Lt

5. Vypočte se střední průměr:

    Ds = d + Tp nebo Ds = D - Tp případně Ds =(D + d) : 2

6. Délka kruhového oblouku (obvod středové kružnice)

L = Ds . π

7. Potřebný počet segmentů: Ps = L : Lt

8. Výsledek zaokrouhlit aritmeticky na celé číslo

V případě, že vyjde menší číslo, než je nejmenší

použitelný počet segmentů pro daný typ, je třeba zvolit jiný

typ těsnění případně zmenšit těsněný prostor Tp

Provedení těsnění

Vybereme podle prostředí, ve kterém bude těsnění použito:

C - standardní provedení EPDM kaučuk a pozinkované šrouby

S - EPDM kaučuk a nerezové šrouby

O - NBR kaučuk (odolný proti olejům a ropným látkám) a pozinkované šrouby

OS - NBR kaučuk a nerezové šrouby

B - EPDM kaučuk pro plastové trubky (nižší tvrdost) a pozinkované šrouby

BS - EPDM kaučuk pro plastové trubky (nižší tvrdost) a nerezové šrouby

TS - provedení odolné vysokým a nízkým teplotám, nerezové šrouby

TW - provedení s atestem KTW/W270, nerezové šrouby

Postup při volbě správného typu těsnění Inner Links a počtu segmentů Vám usnadní jednoduchý výpočtový program v Excelu.
